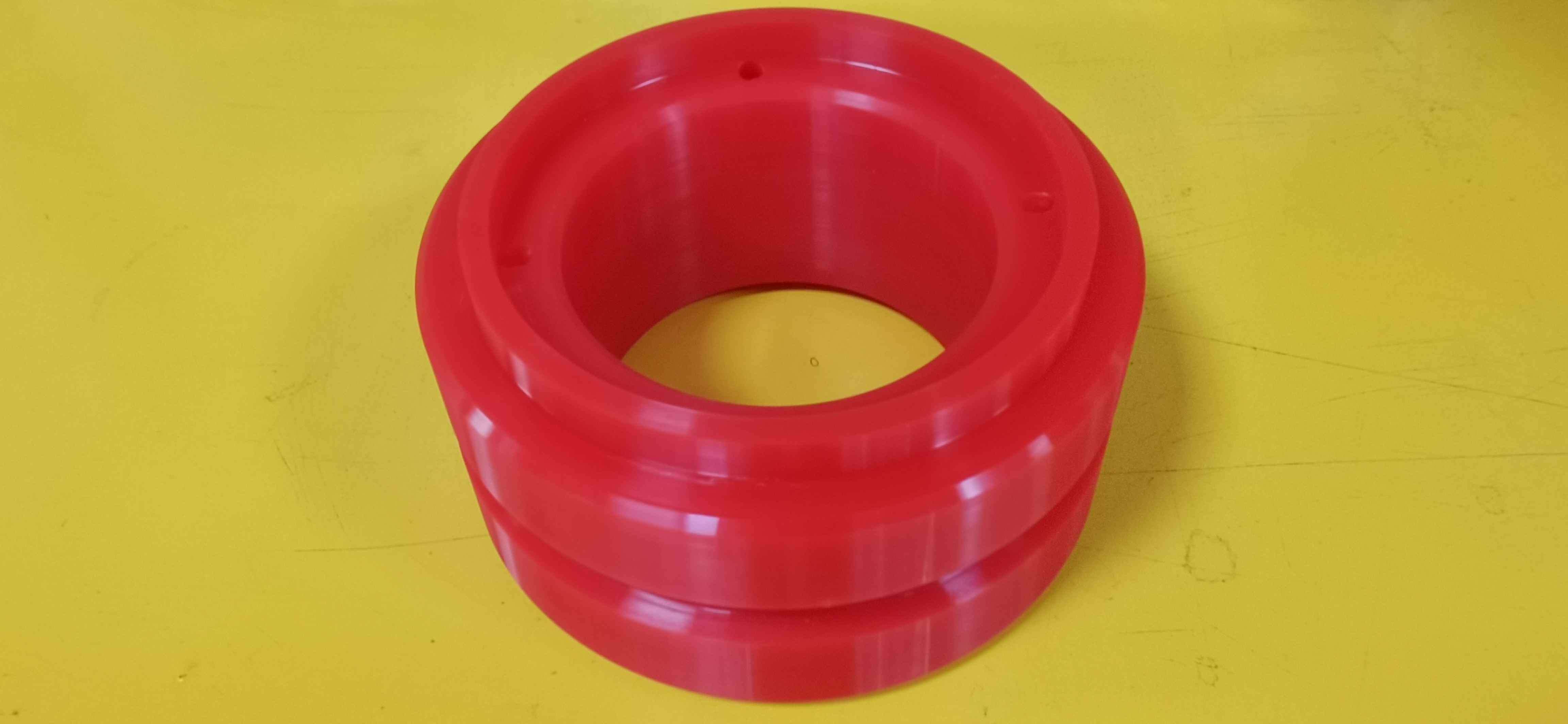

在聚氨酯PU异形密封圈的加工过程中，每一个细节的把控都可能影响产品在实际应用中的表现。作为工业配件领域的重要组成，聚氨酯PU异形密封圈凭借其耐磨、耐油、抗撕裂等特性，在液压、气动、工程机械等行业中得到应用。然而，要获得尺寸稳定、性能可靠的密封圈，加工环节中的注意事项值得关注。以下围绕材料预处理、模具设计、浇注工艺、后处理及品质控制五个方面展开说明，帮助从业者更好地掌握聚氨酯PU异形件加工的关键要点。

材料预处理环节，原材料的干燥处理是基础。聚氨酯预聚体容易吸收空气中的水分，若未充分干燥，水分会与异氰酸酯基团反应产生气泡，导致密封圈内部出现孔隙，降低密封性能。通常在加工前，需将多元醇组分在100-110℃条件下脱水1-2小时，预聚体则建议在80℃左右真空脱泡15-30分钟，确保水分含量控制在0.03%以下。这一步对于制作截面复杂、尺寸精度要求高的聚氨酯PU异形密封圈尤为重要，任何残留的水分都可能成为后续使用中的应力集中点。

模具设计与准备阶段，模具的精度和脱模斜度需要合理规划。异形密封圈往往带有不规则截面、凸台或凹槽，模具分型面应避开关键密封面，避免飞边产生后难以清理。模具型腔表面建议进行镀铬或氮化处理，表面粗糙度Ra控制在0.4μm以内，以便于脱模并减少产品表面缺陷。脱模斜度一般取1°-3°，对于深腔结构的聚氨酯PU异形件加工，可适当增加至5°。合模前，在模具表面均匀涂抹脱模剂，但需注意脱模剂的选择应与聚氨酯材料兼容，常见的半性脱模剂或稀释后的硅油乳液均可选用，喷涂后待溶剂挥发再合模。

浇注与固化工艺是决定密封圈物理性能的关键阶段。混合温度建议控制在70-80℃，模具温度在80-110℃之间，具体数值需根据材料体系调整。浇注时沿模具壁缓慢注入，避免卷入空气。对于形状复杂的异形密封圈，可采用真空浇注或在压力下固化。操作环境相对湿度建议低于50%，温度稳定在20-25℃。脱模时间一般在浇注后15-30分钟，但此时产品的力学性能仅达到完全固化后的60%-70%，因此需要进行后处理——将脱模后的密封圈在80-100℃环境中二次固化6-12小时，使内部交联反应更加充分，从而获得稳定的回弹性和抗压缩变形能力。

后处理与修边环节，操作人员需要谨慎对待。异形密封圈脱模后，沿分型面会产生微量飞边，建议使用低温冷冻修边机（通常液氮温度-50℃至-70℃）使飞边脆化后通过抛射弹丸去除，对于细微的局部飞边，也可用手工修边刀辅助清理。需要注意的是，修边过程不应改变密封圈的有效截面尺寸，尤其是密封唇口等关键部位，建议保留0.05-0.1mm的加工余量作为精修基准。

品质控制方面，加工完成的聚氨酯PU异形密封圈需要进行多项抽检。尺寸检测宜采用投影仪或三坐标测量仪，重点关注内径、截面直径及不规则形状的轮廓度。硬度测试（如邵氏A或D）建议在产品后固化并室温放置24小时后进行，此时数据更具参考性。此外，根据使用场景，可抽样进行耐油、耐压或往复密封试验。通过上述控制手段，能够使聚氨酯PU异形件加工的成品合格率保持在一个稳定的水平。

需要提醒的是，不同配方体系（如聚酯型、聚醚型）的加工参数存在差异，实际操作中应依据材料供应商提供的工艺窗口进行调整。对于薄壁或带锐角结构的聚氨酯PU异形件加工，可尝试降低浇注温度、延长固化时间，或者通过阶梯升温的方式减少内应力。掌握聚氨酯PU异形密封圈加工的这些注意事项，有助于减少试制过程中的不良现象，为批量生产打下基础。随着工业设备对密封件性能要求的提升，持续优化加工工艺、关注每一个细节，仍然是聚氨酯PU异形密封圈领域值得投入的方向。
