压电阀密封圈的密封性能，是决定流体控制精度与设备长期运行稳定性的核心指标之一。在实际工业应用中，用户常通过泄漏率、耐压范围、动作寿命及介质兼容性等维度来评估其表现。本文从材料特性、结构设计及工况适配三个层面，客观分析压电阀密封圈在实际使用中的性能边界与注意事项。

材料选型对密封基础性能的影响

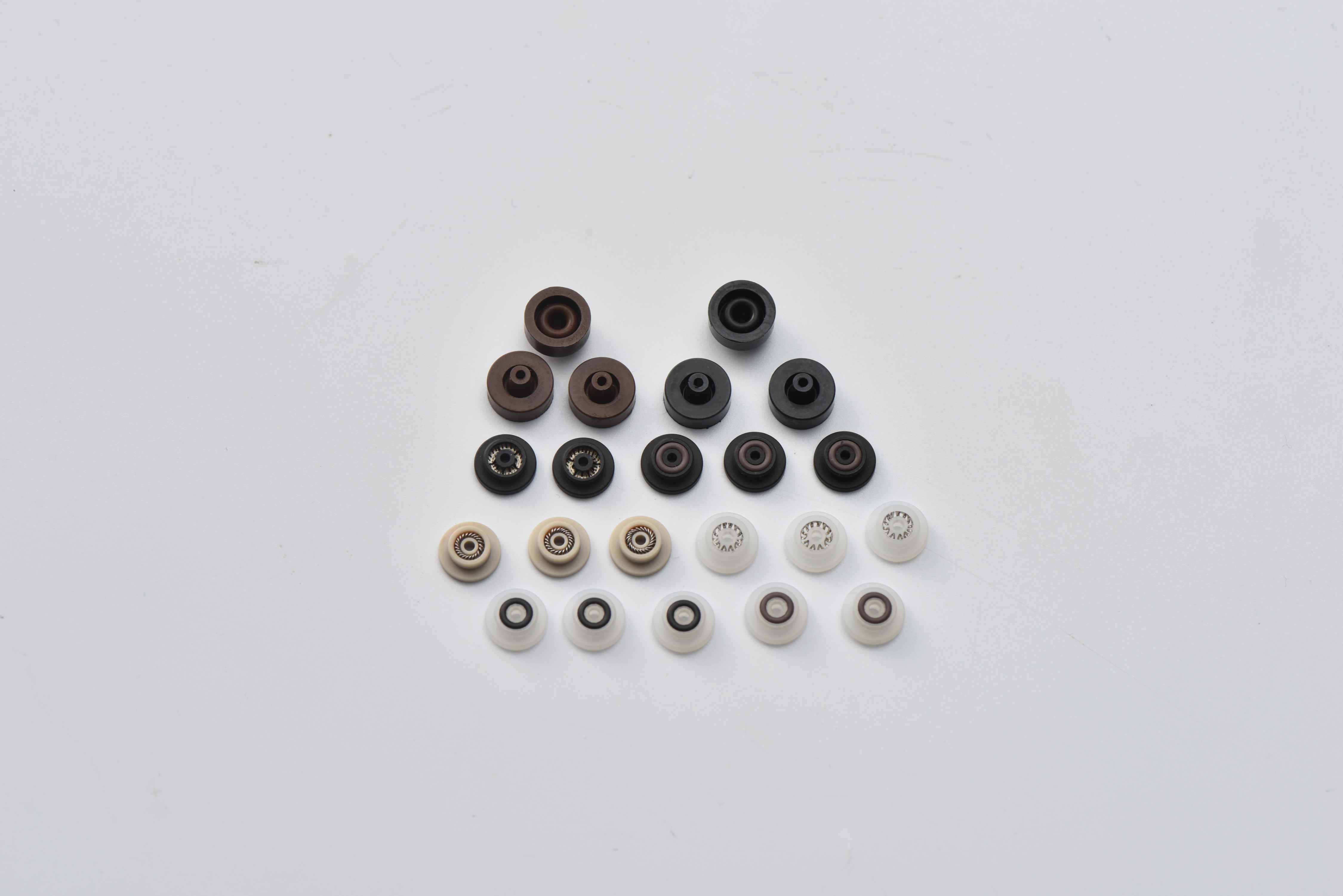

压电阀密封圈多采用聚四氟乙烯（PTFE）、全氟醚橡胶（FFKM）或聚醚醚酮（PEEK）等高性能聚合物。PTFE基密封圈凭借低摩擦系数和宽温域适应性（-40℃~200℃），在普通气动及低压液体场景中表现稳定；FFKM材质则适用于强酸、强碱及高温（可达300℃）的苛刻化学环境，但其压缩变形率较PTFE稍高，需通过填充改性或弹簧蓄能结构补偿。PEEK密封圈在高压（超过20MPa）下保持尺寸稳定性较好，但韧性相对有限，安装时需注意避免划伤。实际选型时，应依据介质种类、工作温度及峰值压力，对照材料耐化学性图表进行匹配，而非依赖单一材质的通用优势。

结构设计与密封机理的协同作用

压电阀的微动位移特性（通常为几十微米级）对密封圈的跟随性提出精细要求。常见U型或O型截面密封圈，其预压缩量一般控制在15%-25%之间。过大的压缩量会增加阀芯运动阻力，影响压电元件响应速度；过小则难以建立初始密封比压，导致静态泄漏上升。部分设计中采用组合密封结构，即主密封圈配合PTFE支撑环，用以高压下密封圈的挤出变形。此外，密封沟槽的表面粗糙度（建议Ra≤0.4μm）与同心度公差，同样显著影响实际密封效果——表面微观峰谷会形成潜在泄漏通道，即使密封圈材质合格，若阀体加工精度不足，仍可能出现内漏或外漏现象。

动态响应过程中的性能波动

压电阀以高频启闭（常见工作频率为10-200Hz）为特征，密封圈在交变应力下会经历周期性的压缩-恢复循环。实验数据显示，在额定工作压力下，优质压电阀密封圈的动态泄漏率可维持在10⁻⁵ Pa·m³/s量级以内，但随着动作次数积累（超过百万次），密封圈可能因疲劳产生微裂纹或塑性变形，导致泄漏率逐步上升。这一过程并非线性变化，通常在动作寿命中期出现性能拐点。因此，定期监测阀出口压力衰减曲线或采用气泡检漏法，能够辅助判断密封圈的老化进程，避免突发性失效。

温度与压力交变工况下的挑战

当系统存在频繁的温度循环（如从室温升至150℃再冷却）或压力脉动（如0.5MPa至15MPa切换）时，密封圈的热膨胀系数与阀体金属材料差异会引发界面间隙变化。例如，PTFE的线膨胀系数约为钢的10倍，高温下密封圈径向膨胀可能增强密封力，但冷却后收缩又可能造成预紧力不足。这种“热松冷紧”现象在温控精度不足的系统中尤为明显。对策包括选用经退火处理的密封圈材料、优化沟槽深度与宽度比值（建议槽宽比密封圈线径大0.2-0.3mm以容纳热膨胀），或在阀体设计阶段预留补偿弹簧结构。

维护与更换周期的合理设定

压电阀密封圈没有固定的更换时间表，其实际寿命受介质清洁度、工作频率及维护操作影响较大。建议用户每运行2000小时或每次更换压电元件时，辅助检查密封圈唇口是否出现龟裂、硬化或压痕变形。对于有颗粒物存在的流体，上游加装过滤精度为5μm的过滤器，能明显减轻密封圈磨损。更换操作中，使用专用安装工具并涂抹少许润滑脂（需与介质相容），可避免密封圈扭曲或切伤。需留意的是，即便同型号新密封圈，因批次材料结晶度差异，其初始泄漏值也可能存在±10%的浮动范围，上机前进行低压气密测试是稳妥的做法。

综合性能评估方法参考

评估压电阀密封圈密封性能时，建议结合静态保压测试（维持额定压力30分钟，测量压力降）、动态动作测试（以工作频率连续运行1小时，监测出口流量波动）及温度冲击测试（-20℃~120℃循环5次后复测泄漏）三项数据。单一指标无法反映实际工况表现，例如某密封圈在常温静态下泄漏合格，但在高温动态下可能因弹性下降而失效。因此，选择密封圈供应商时，应要求其提供多温度、多压力下的特性曲线，而非仅看标称泄漏率数值。

总体而言，压电阀密封圈的密封性能是材料科学、加工与工况管理共同作用的结果。通过合理选材、严谨结构设计、规范安装维护以及周期性状态监测，可以使密封圈在压电阀系统中保持可靠的密封功能。每个应用场景都存在特定边界条件，建议用户结合自身工艺数据，建立密封圈性能退化模型，从而制定出匹配实际需求的检查与更换策略。
