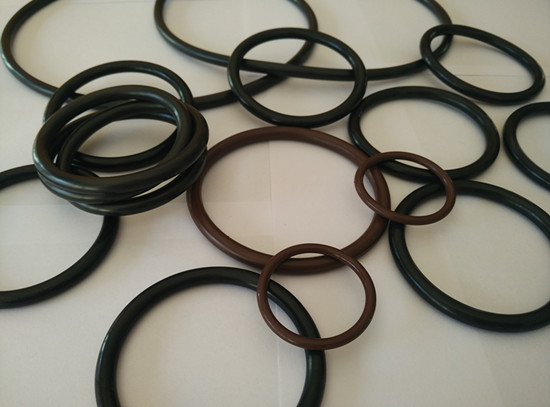

点胶机密封圈是流体回路里的密封基础件，分布在胶阀、针筒、储胶桶、柱塞、管路接头等位置，分为静态密封与动态密封两类。静态密封圈用于储胶桶端盖、管路接头等无相对运动位置；动态密封圈装配在柱塞、阀杆区域，跟随部件往复运动，阻挡胶液外溢、压缩空气泄压，同时阻隔外部杂质进入流体通道，广泛应用于硅胶、环氧树脂、UV胶、快干胶、热熔胶等各类流体点胶设备。

材质选型是密封圈稳定工作的核心，需要同时匹配胶液化学特性、工作温度、运动形式。氟橡胶（FKM）是点胶场景常用材质，耐溶剂、耐环氧、耐油脂性能良好，适合多数中高粘度胶水、稀释型流体，耐受温度区间宽，在长时间连续点胶工况下尺寸变化平缓。氟橡胶对部分强性溶剂适配性有限，选型前需要核对胶液成分。

硅橡胶（VMQ）耐温表现突出，质地柔软，适合热熔胶、高温流体点胶结构，和硅胶类胶料相容性好，不容易出现污染胶液的情况。硅橡胶机械耐磨能力偏弱，不适合高频往复的动密封位置，多用于储胶桶、盖板这类静态密封点位。

丁腈橡胶（NBR）成本友好，耐油特性稳定，适合油性胶、含稀释剂的普通流体，常温工况下密封效果稳定。丁腈橡胶不耐酮类、酯类强溶剂，接触这类介质容易出现溶胀、变软，不适合环氧、部分UV胶配套使用。

EPDM三元乙丙橡胶耐水、耐弱酸弱碱，适合水性胶、水溶性助焊剂流体体系，抗老化性能不错，但在芳烃类溶剂环境容易发生侵蚀，选型时避开对应胶液体系。PTFE聚四氟乙烯耐化学腐蚀范围广，几乎适配绝大多数胶水，包括强溶剂型、瞬干胶体系，摩擦系数低，耐磨表现适合高速喷射阀；PTFE弹性偏弱，一般搭配弹性橡胶支撑圈组合使用，单独使用不容易维持稳定预紧力。

胶液引发的溶胀是密封圈主要失效形式。胶液小分子成分渗入橡胶分子间隙，密封圈体积变大、硬度下降，出现鼓胀、变形，阀杆卡滞、漏胶；部分介质会让橡胶收缩、硬化，弹性消失，密封面出现缝隙。同一种材质对不同胶水耐受差异明显，快干胶（氰基丙烯酸酯）具备强粘接特性，普通橡胶密封圈容易和胶水粘连，阀杆复位受阻，优先选用PTFE或者做防粘涂层处理的密封件。UV胶含有活性稀释单体，长时间接触会逐步侵蚀常规橡胶，优先氟橡胶材质。

动密封和静密封对密封圈的参数要求不一样。静态密封控制压缩量，依靠形变填充沟槽间隙；阀杆、柱塞这类动态密封，除压缩量之外，还要关注摩擦系数、耐磨性能。高频喷射阀、高速柱塞阀往复频次高，密封圈持续摩擦生热，材质硬度、润滑特性都会影响使用寿命，硬度偏低的密封件磨损更快，硬度过高容易出现密封面贴合不严，出现渗胶。

尺寸与沟槽设计需要配套校核。密封圈线径、内径、沟槽宽度、深度决定压缩量，压缩量不足，密封面贴合不充分，存在渗漏隐患；压缩量过大，摩擦阻力上升，发热加剧，加速老化磨损。沟槽边角做圆角过渡，避免锐边切割密封圈，装配时留意密封圈不要发生扭曲、翻转，扭曲会造成局部应力集中，短期出现破损。

工况温度同样不可忽略。常温胶水选用常规牌号即可；热熔胶点胶机内部流体温度较高，要选用耐温牌号材质，普通橡胶持续高温会加速硬化、失去弹性；低温环境下，部分橡胶材质变硬，弹性下降，密封性能随之变化，需要选用低温适配牌号。

装配与运维细节可以延缓失效。更换密封圈前，清理沟槽内部残留固化胶块，固化胶粒夹在密封接触面，会划伤密封表面，逐步形成渗漏通道；装配时避免尖锐工具刮伤密封面。停机保养时，根据胶水类型选择清洗溶剂，清洗溶剂同样需要和密封圈材质兼容，避免清洗环节造成密封件腐蚀。长期停机前，将流体通道内胶水清洗干净，防止胶水固化包裹密封圈，造成粘接卡死。

点胶机密封圈失效，大多不是单一材质问题，而是介质、温度、运动频次、压缩参数共同作用的结果。结合胶水化学属性、动静密封类型、工作温度选择适配材质，合理控制压缩量，做好停机清洗维护，能够减少漏胶、泄压、阀杆卡滞故障，保障点胶设备出胶稳定。
