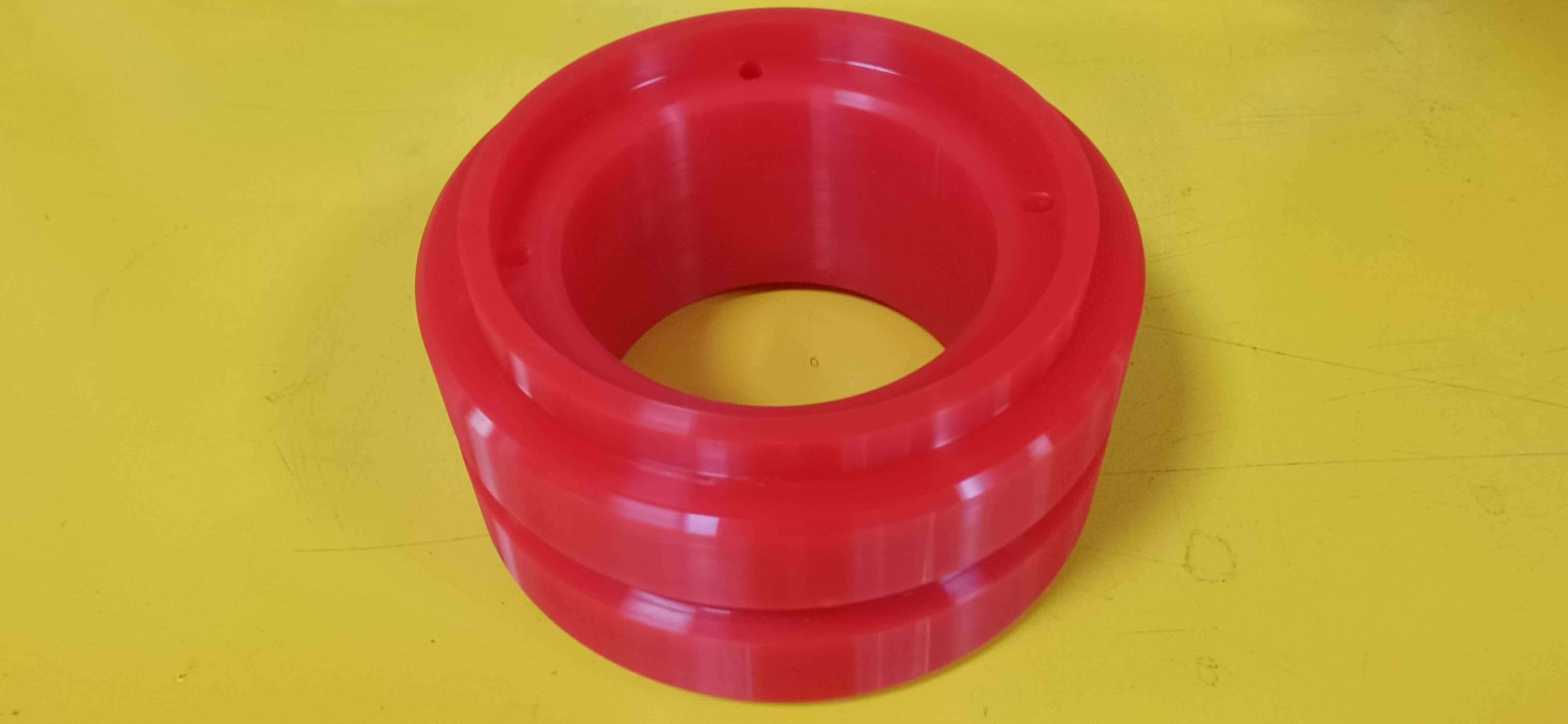

聚氨酯PU异形密封圈作为工业密封领域的重要组件，其加工工艺直接关系到密封性能与使用寿命。在液压系统、气动设备及工程机械中，这类密封件需要适应复杂的截面形状与尺寸公差要求。了解聚氨酯PU异形密封圈的生产流程，有助于选型时做出合理判断。

原料准备阶段，通常采用浇注型聚氨酯（CPU）或热塑型聚氨酯（TPU）。根据应用场景的耐温、耐压及介质接触需求，选择预聚体与扩链剂的比例。物料需在真空环境下进行脱泡处理，这能够减少制品内部的气孔缺陷。实际生产中，原料含水率需要控制在0.03%以下，否则可能影响固化后的物理性能。

模具设计与制造是决定密封圈截面精度的关键环节。针对异形结构，模具加工采用数控铣削或电火花成型工艺。型腔表面粗糙度建议控制在Ra0.4μm以内，脱模斜度按1.5°至2°设计。对于带有凹槽或凸台的复杂断面，模具分型面位置需要结合密封圈的安装方向来确定。一套合格的模具，其闭合公差可以保持在±0.02mm范围内。

浇注成型工艺包含两个主要步骤。先将预聚体加热至80℃-85℃，再与扩链剂快速混合。混合物料在5至8秒内注入模具，这一过程需要控制浇注嘴的移动速度。模具预热温度通常设定在100℃-110℃，避免因温差导致料流提前固化。对于一些薄壁异形件，采用离心浇注方式能够提升物料分布的均匀性。

硫化阶段采用分段升温策略。初步硫化在110℃条件下持续1.5小时，使材料形成基础交联网络。脱模后进入二次硫化环节，温度调整至100℃，时长12至15小时。这一处理有助于成型过程中的内应力。针对聚氨酯PU异形件加工中的厚壁部位，二次硫化时间需要延长2至3小时，确保芯部与表层性能一致。

后处理工序包括飞边修整与尺寸检测。由于异形密封圈可能存在不规则曲线边缘，操作人员使用低温修边机处理分型线残留物。对于内径小于30毫米的小型密封件，采用冷冻修磨方式更合适。检测环节引入非接触式光学测量仪，对关键尺寸进行抽样比对。在聚氨酯PU异形件加工过程中，同轴度与垂直度的偏差通常允许在0.1mm以内。

特殊应用场景可能需要附加处理。用于动态密封场景的异形圈，其表面会进行涂覆二硫化钼处理，以降低摩擦系数。接触液压油的密封件，则需在70℃的液压介质中开展浸泡测试，观察体积膨胀率的变化。这些工艺调整均基于实际工况数据进行。

质量控制环节设置三道检测节点。原料阶段测试预聚体的异氰酸根含量，控制在预设值的±0.5%范围。成型后对密封圈进行硬度测试，常见指标为邵氏A85至A95。成品阶段采用气压泄漏检测法，将密封圈安装至标准工装，施加0.8MPa气压保持30秒。异形结构的中空部位需要额外进行水压密封验证。

从实际应用反馈来看，采用上述工艺生产的聚氨酯PU异形密封圈，其压缩变形率能稳定在12%至18%区间。拉伸强度测试值在35MPa至45MPa之间波动，断裂伸长率维持在400%以上。这些数据表明，合理控制工艺参数能够平衡材料的弹性与强度。对于需要耐水解性能的密封件，原料中可添加碳化二亚胺类抗水解剂，添加比例通常为0.5%至1.5%。

生产周期方面，单套模具的日产能约200至300件，具体数量取决于密封圈的几何复杂度。带有多个凸起或凹陷结构的密封圈，其脱模与修整耗时会增加约40%。随着设备自动化程度提升，部分生产线引入机械臂辅助脱模，能够减少人工操作带来的尺寸波动。但精密异形件的尺寸校验，仍然建议保留人工抽检环节。
