在各类液压设备、工程机械及工业自动化系统中，旋转轴与壳体之间的动态密封问题长期受到设计人员的关注。随着系统工作压力的不断提升，传统密封结构往往难以平衡低摩擦与高耐压之间的关系。作为关键的执行元件，高压力旋转密封的性能直接决定了设备能否在重载工况下保持稳定的运行状态。其中，密封圈的耐压参数是选型与应用中的核心依据，需要结合材料特性、结构形式与具体工况进行综合评估。

从材料力学角度看，旋转密封圈在高压环境下主要面临两个挑战：一是密封唇口被压力推挤进入间隙，导致根部应力集中；二是动态旋转过程中摩擦热积累，可能加速弹性体老化。常见的聚氨酯（PU）密封圈在标准条件下，连续工作压力通常能够达到30至40兆帕。对于采用丁腈橡胶（NBR）或氢化丁腈橡胶（HNBR）制造的旋转密封件，在合理设计支撑环与沟槽的前提下，耐压范围大致在25至35兆帕之间。而氟橡胶（FKM）因耐高温与耐化学介质性能突出，用于特定液压油或高温场景时，其压力耐受上限可提升至40至45兆帕，但具体数值仍需参考制造商提供的压力-速度（PV）极限曲线。

需要指出的是，耐压参数并非一个固定值。在实际工程应用中，影响高压力旋转密封圈实际承压能力的因素至少包括以下几项：密封截面形状。非对称唇形设计配合较小的过盈量，有助于降低扭矩同时保持接触应力，但过高的压力可能导致唇口翻转，因此带挡圈的结构常被推荐用于超过30兆帕的工况。旋转线速度。当转速较高时，摩擦界面产生的热量会使橡胶材料硬度下降，进而削弱密封接触应力，所以高速条件下的许用压力通常需要降低约15%至25%。介质清洁度。液压油中的金属颗粒或硬质杂质会直接划伤密封唇，使原本能承受40兆帕的密封圈在实际运行几个小时后即出现泄漏。轴向与径向的配合公差。轴表面粗糙度建议控制在Ra0.2至0.4微米之间，过粗糙会加速磨损，过光滑则不利于油膜形成，两者均会影响实际耐压表现。

从市场常见的旋转密封结构来看，组合式密封（例如由一个弹性橡胶圈与一个耐磨聚四氟乙烯滑环构成）在耐高压方面具有一定优势。弹性橡胶圈提供初始预紧力，而聚四氟乙烯环承担与轴面的滑动接触。在这种设计中，静态时橡胶圈可承受接近50兆帕的瞬时尖峰压力；但在连续旋转工况下，受限于聚四氟乙烯材料的蠕变特性，制造商通常建议将工作压力控制在35兆帕以内。另一种较为传统的双唇油封，主要用于防止外部污染物侵入并保留内部润滑脂，其单独使用时的耐压能力往往不超过10兆帕，因而不能直接替代高压旋转密封。

对于设备维护及选型人员而言，获取可靠的高压力旋转密封耐压参数直接的途径是查阅国际标准化组织（ISO）或美国汽车工程师学会（SAE）相关标准，以及密封件供应商提供的型式试验报告。正规厂商通常会标注在某一温度、某一转速下的静压与动压值，例如“在40摄氏度、1.5米/秒线速度下，动态耐压32兆帕”。同时，建议在样机测试阶段进行阶梯式升压验证，从额定压力的60%开始逐步增加，观察密封区域有无渗漏、异响或温升异常。通过短期超压试验（例如在额定压力的1.3倍下运行数分钟）还可以评估密封圈的抗冲击能力。

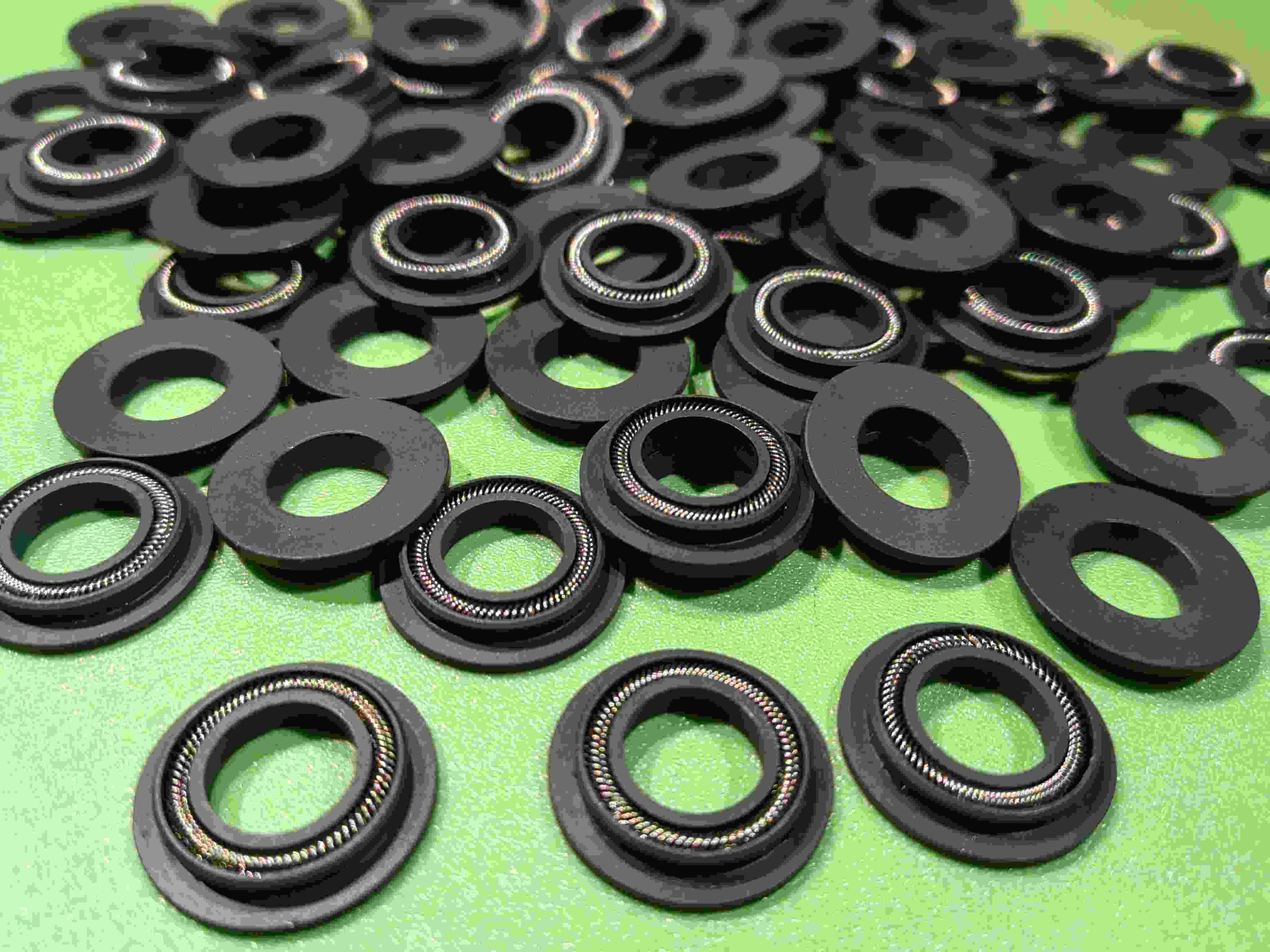

总结来看，目前工业领域常见高压力旋转密封圈在常规液压系统中的持续工作压力约为30至40兆帕。针对超过45兆帕的极端高压旋转场合，可能需要采用金属弹簧蓄能密封或两级密封串联的结构，但此类方案的成本与安装空间需求会相应上升。在任何情况下，密封圈的耐压参数都应视为一个系统指标，它与材料、润滑、对偶面加工质量及实际工作温度密切相关。选型时留有一定余量，并配合定期的状态监测，是确保旋转密封长期可靠运行的基本方法。企业在选用相关产品时，应优先依据工况实测数据而非理论进行设计决策。
