在自动化点胶工艺中，点胶阀作为核心执行部件，其密封性能直接关系到胶量输出的一致性与产品良率。当出现胶量不稳定、滴漏或拉丝现象时，往往指向同一个关键环节——点胶机点胶阀密封圈的配合状态。密封圈的老化、磨损或选型不当所引发的泄漏问题，是现场工艺调试中较为常见的困扰。以下从成因分析到解决路径，提供一套系统的处理思路。

一、 定位密封失效的具体位置

点胶阀的密封结构分为动态密封与静态密封两类。动态密封点常见于活塞杆往复运动处，此处密封圈需承受持续摩擦与胶料剪切；静态密封则分布在阀体各连接端面。处理前需先通过目检与气压测试区分泄漏源：在阀体封闭状态下通入低压气体，观察气泡渗出点；或在胶桶加压后，用吸墨纸擦拭阀杆周边，若留有胶液痕迹，则可判定为动密封处异常。静态端面的渗胶则多表现为阀体接缝处持续湿润。

二、 检查密封圈材质与胶水兼容性

密封圈材质若与所用胶水化学性质不兼容，会在使用数小时后出现溶胀、变硬或表面龟裂。例如，酮类、酯类溶剂对丁腈橡胶（NBR）有较强侵蚀性，而紫外线固化胶中的丙烯酸酯单体则可能使氟橡胶（FKM）发生轻微溶胀。建议核对胶水厂商提供的耐化学性图表，确认当前密封圈材质是否在列表中。若未找到完全匹配项，可考虑聚四氟乙烯（PTFE）包覆结构或全氟醚橡胶（FFKM），这两类材料对绝大多数工业胶水表现出较好的化学惰性。

三、 确认压缩率与安装沟槽尺寸

密封圈的密封效果依赖于合理的压缩变形量。实际应用中，压缩率通常控制在15%至25%之间。若压缩率偏低（如低于12%），密封面接触压力不足以阻挡胶水渗入；若压缩率过高（超过30%），则加剧摩擦磨损，导致颗粒物脱落污染胶路。测量时，可用游标卡尺获取密封圈线径与沟槽槽深，计算实际压缩比。同时检查沟槽底部与侧壁是否存在加工毛刺或划痕，这些微观缺陷可能成为胶水渗透的微通道。

四、 调整锁紧扭矩与装配方式

阀体端盖或压紧螺母的锁紧力对密封圈初始变形有直接影响。扭矩值应遵循设备厂商范围，通常为0.5至2.0牛·米（视螺纹规格而定）。现场操作中，建议使用扭矩扳手分步均匀紧固，避免单侧过紧导致密封圈偏压变形。装配前，在密封圈表面涂抹一层与胶水兼容的润滑脂（如含氟润滑剂），这有助于减少安装时的剪切损伤，并使密封圈在沟槽中平稳就位。

五、 优化点胶参数以降低密封负担

点胶压力与背压设置不宜持续处于上限值。当供料压力超过密封圈设计承压阈值时，即便新更换的密封圈也会较快失效。可尝试将点胶压力下调10%至15%，同时增加针头内径或缩短点胶时间，以同等流量完成点胶任务。此外，回吸参数（真空回吸量）的调节也值得关注：回吸量过大，会将外部空气吸入阀体，加速密封圈氧化；回吸量过小，则阀口残余胶水易干结，硬化的胶粒会在阀杆运动时划伤密封唇口。

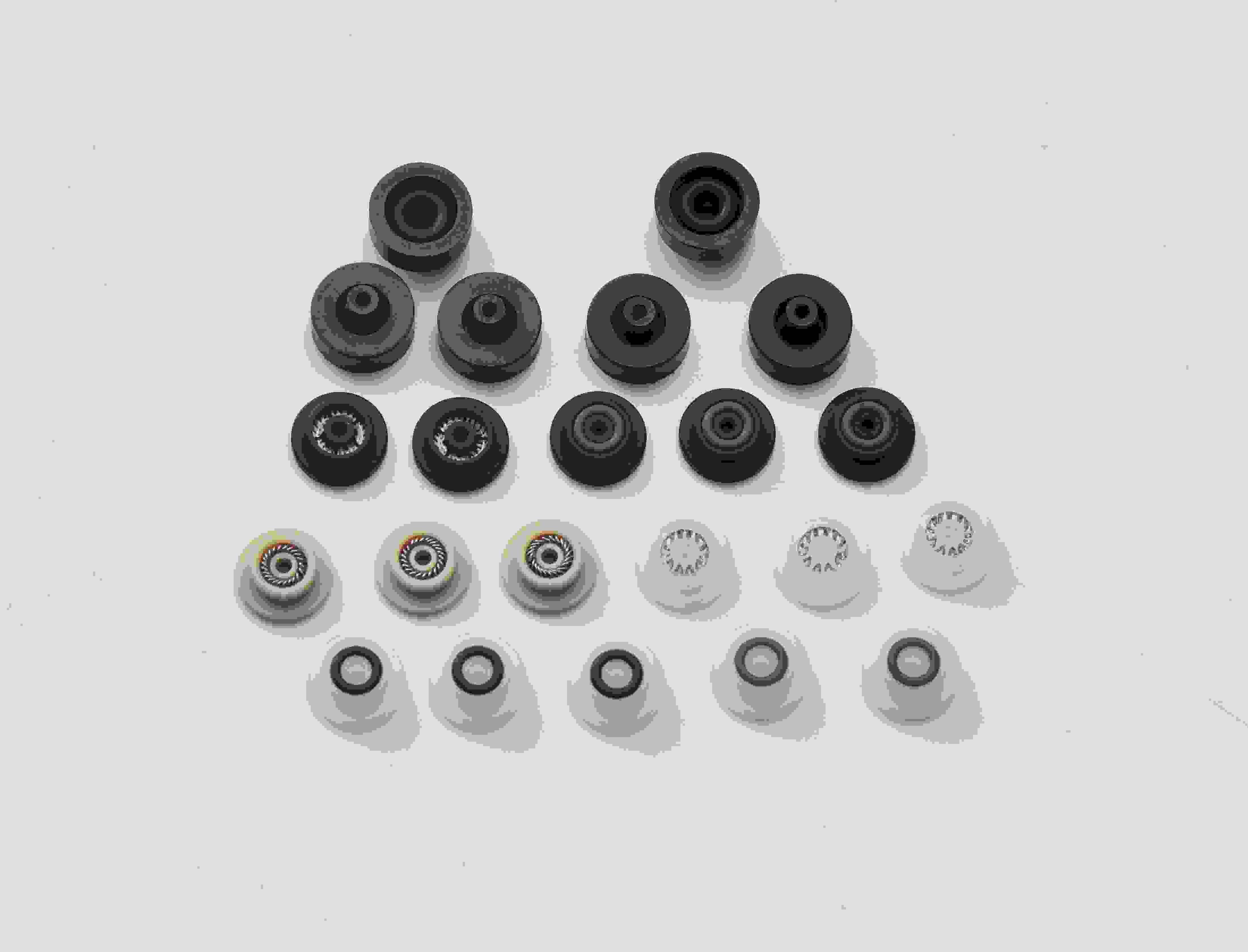

六、 制定密封圈更换与维护周期

密封圈属于损耗件，其使用寿命受点胶频次、胶水磨蚀性和环境温度共同影响。建议建立更换记录表，统计每批次密封圈的实际使用时长与点胶次数，进而推算出适合本产线的预防性更换周期。常规情况下，每运行200至300小时可进行一次密封状态检查。检查时观察密封圈唇口有无单边磨损、表面是否出现环状深痕或细小裂纹。若发现上述迹象，即便未出现明显泄漏，也可提前更换，避免突发停机。

七、 备用方案与应急处理

当现场暂时缺少适配密封圈时，可临时采用缠绕生料带（聚四氟乙烯带）于螺纹连接处作为辅助密封，但这仅适用于低压静态密封点，不宜用于动态运动部位。对于动密封泄漏，若胶水黏度较高（大于5000cps），可在阀杆上涂抹少量高黏度阻尼脂，形成临时阻隔层，但这属短期措施，应尽快安排原厂备件替换。

综上所述，点胶机点胶阀密封圈的密封不良问题，往往不是单一因素所致，而是材质、安装、参数与维护四个维度的综合反映。处理时，建议按照“查位置→核材质→量尺寸→调扭矩→改参数→建周期”的步骤逐项排查。通过记录每次调整后的泄漏改善程度，逐步积累本机台的数据经验，便能将密封圈维护从被动抢修转变为主动管控，从而保持点胶工艺的稳定运行。
