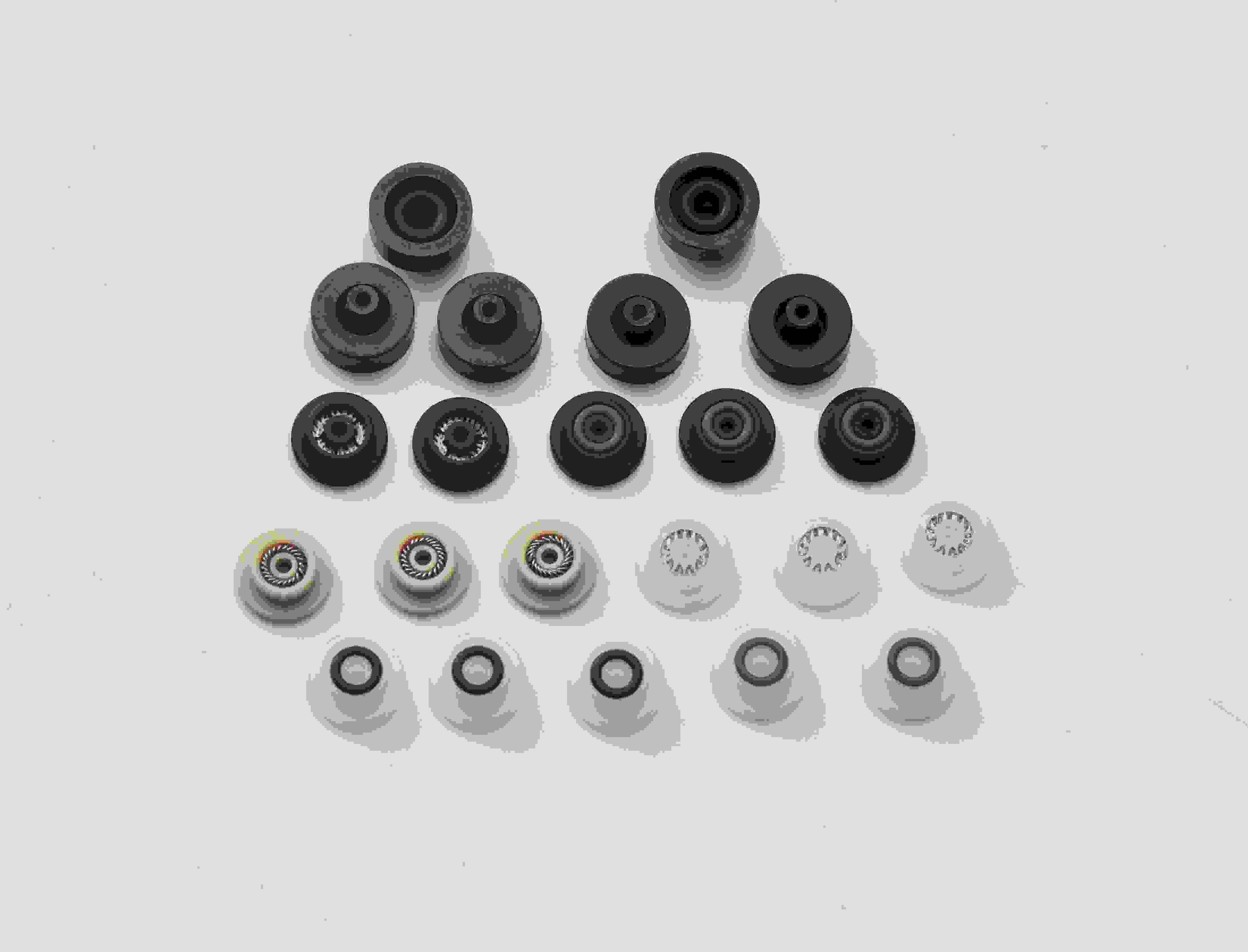

在点胶设备的日常运行中，点胶阀作为执行终端，其内部气路与胶路之间的隔离主要依赖密封元件。点胶机点胶阀密封圈的状态直接影响出胶量的稳定性和停胶的截止性。密封圈出现问题时，常见表现为：关胶后仍有胶水渗出、出胶量忽大忽小、胶阀内部产生气泡，或是设备频繁报警气压不足。

一、密封圈常见故障类型

1.  溶胀变形

2.  当密封圈材料与所使用的胶水化学相容性不足时，密封圈会发生体积膨胀。典型现象是拆下点胶阀时，密封圈截面变粗、失去弹性，甚至卡在阀芯沟槽内无法取出。溶胀后的密封圈会持续挤压阀芯，导致阀芯运动阻力大，开关阀响应变慢。磨损与划伤

3.  胶水中的硬质填料（如石英粉、氧化铝、陶瓷微粒）在阀芯往复运动过程中，会像磨料一样对密封圈表面产生磨粒磨损。此外，阀体装配面的毛刺或螺纹锐边也可能在安装时直接划伤密封圈。磨损后的密封唇边无法形成完整接触面，微量胶水会沿划痕通道渗漏到气路中。压缩变形

4.  部分密封圈在长期静态压缩状态下，其弹性回复能力会逐渐下降。当压缩变形量超过允许范围后，密封圈无法贴合配合面，在低压工况下容易出现间歇性泄漏。这种情况多见于设备停用后重新开机的前几分钟，表现为初始几个点胶循环出胶不稳定。低温硬化或高温老化

在低温环境中，丁腈橡胶或氟橡胶材质会失去柔韧性，密封圈无法跟随阀芯的运动产生形变补偿；而长期处于80℃以上环境时，部分普通材质密封圈表面会出现龟裂纹，甚至发生粉化脱落。二、针对性的处理方式

1.  更换相容性材质

2.  面对溶胀问题，需要核对胶水的化学溶剂类型。例如，含丙酮、甲苯的溶剂型胶水不宜使用丁腈橡胶密封圈，可考虑氟橡胶或全氟醚橡胶；而紫外固化胶中的丙烯酸酯单体对某些硅橡胶也有溶胀作用。建议根据胶水数据表选择经过浸泡测试验证的密封圈材质。定期检查配合面与清洁

3.  对于磨损类故障，每运行200万次点胶循环或每两周拆洗点胶阀时，应检查阀芯表面和密封槽边缘。使用放大镜观察是否存在金属毛刺或磨损台阶，轻微划伤可用2000目砂纸沿轴向轻抛处理；严重损伤的阀芯需要更换。同时确保每次更换密封圈前，用无尘布配合对应清洗剂将密封槽内残留胶垢清干净。控制预压缩量与安装手法

4.  避免压缩变形过大的措施包括：使用专用密封圈安装工具或塑料镊子，防止密封圈被拉伸过量；在安装前涂抹少量与胶水相容的润滑脂（如全氟聚醚脂），降低初始摩擦；严格按照阀体图纸要求的扭矩锁紧阀盖，扭矩偏离值10%以上时，密封圈压缩率会出现明显偏差。设定合理的运行环境

若现场环境温度经常低于10℃，可选择耐低温的氢化丁腈或硅橡胶材质密封圈；对于高温点胶场景，在阀体外部加装冷却气环，或者换用耐温等级更高的全氟醚密封圈。同时，建议每日开机前让点胶阀空载动作20至30次，使密封圈通过轻微运动恢复部分弹性。三、日常维护提示

在实际生产中，每款胶水对密封圈的影响存在差异。建议建立简易的密封圈寿命记录表，记录更换日期、点胶次数、胶水批次及出现的异常现象。当同一台设备的点胶机点胶阀密封圈更换频率明显高于平均水平时，需要从胶水沉淀、气压稳定性或阀体对中精度等维度进行综合排查。定期观察关胶后阀嘴是否在3秒内停止滴漏，可以作为判断密封圈是否需要提前更换的一项参考指标。通过针对性的材质选择与规范的安装流程，密封圈相关故障的发生几率可以得到一定程度的降低。
