在液压传动与旋转动力系统中，高压力旋转密封的稳定性直接影响设备的使用周期与运行。随着工作压力向更高区间拓展，密封材料的合理选择成为工程设计中的关键环节。不同材质在面对高压、线速度、温度波动及介质侵蚀时，其表现存在明显差异，需结合具体工况进行综合评估。

 聚氨酯材料在高压场景下的适用性

聚氨酯（PU）具备较高的抗撕裂强度与承载能力，其在高压旋转密封中的使用频率较高。该材料在动态条件下展现出的耐磨耗特性，使其适用于中等线速度、油基介质的场合。然而，聚氨酯对温度变化相对敏感，长期处于80℃以上环境时，其物理性能可能出现下降。因此，在连续高温或冷启动频繁的设备中，需谨慎评估其适用边界。对于压力波动范围较大的回转轴，聚氨酯密封件可通过优化唇口结构来提升适应性，但设计时需预留充足的润滑条件。

 丁腈橡胶作为通用型选择的权衡

丁腈橡胶（NBR）因良好的耐油性和加工经济性，成为众多旋转密封方案的基础材料。在压力不超过30MPa、温度在-20℃至100℃之间的工况下，丁腈橡胶能够提供较为稳定的密封效果。但需注意，该材料的耐臭氧性能有限，且在高线速度条件下容易产生过度摩擦热，可能缩短密封寿命。对于间歇性工作的高压力旋转密封，丁腈橡胶可作为初期选型参考，若介质中含有性添加剂或水分，则建议开展兼容性测试。

 氟橡胶应对严苛介质的优势与局限

氟橡胶（FKM）因其分子结构中的氟原子赋予其优异的耐化学介质性，在磷酸酯液压油、燃油及高温气体环境中表现突出。当工作温度达到150℃至200℃时，氟橡胶仍能维持一定的弹性与压缩变形抵抗能力。然而，其在低温环境下的柔韧性会明显降低，且材料成本相对较高。对于压力超过40MPa的旋转轴封，氟橡胶密封件需要配合金属弹簧或压力补偿结构，以弥补材料在高应力下的应力松弛现象。某些牌号的氟橡胶对水蒸气或酸性气体敏感，选型前应确认介质具体成分。

 聚四氟乙烯复合材料的低摩擦特性

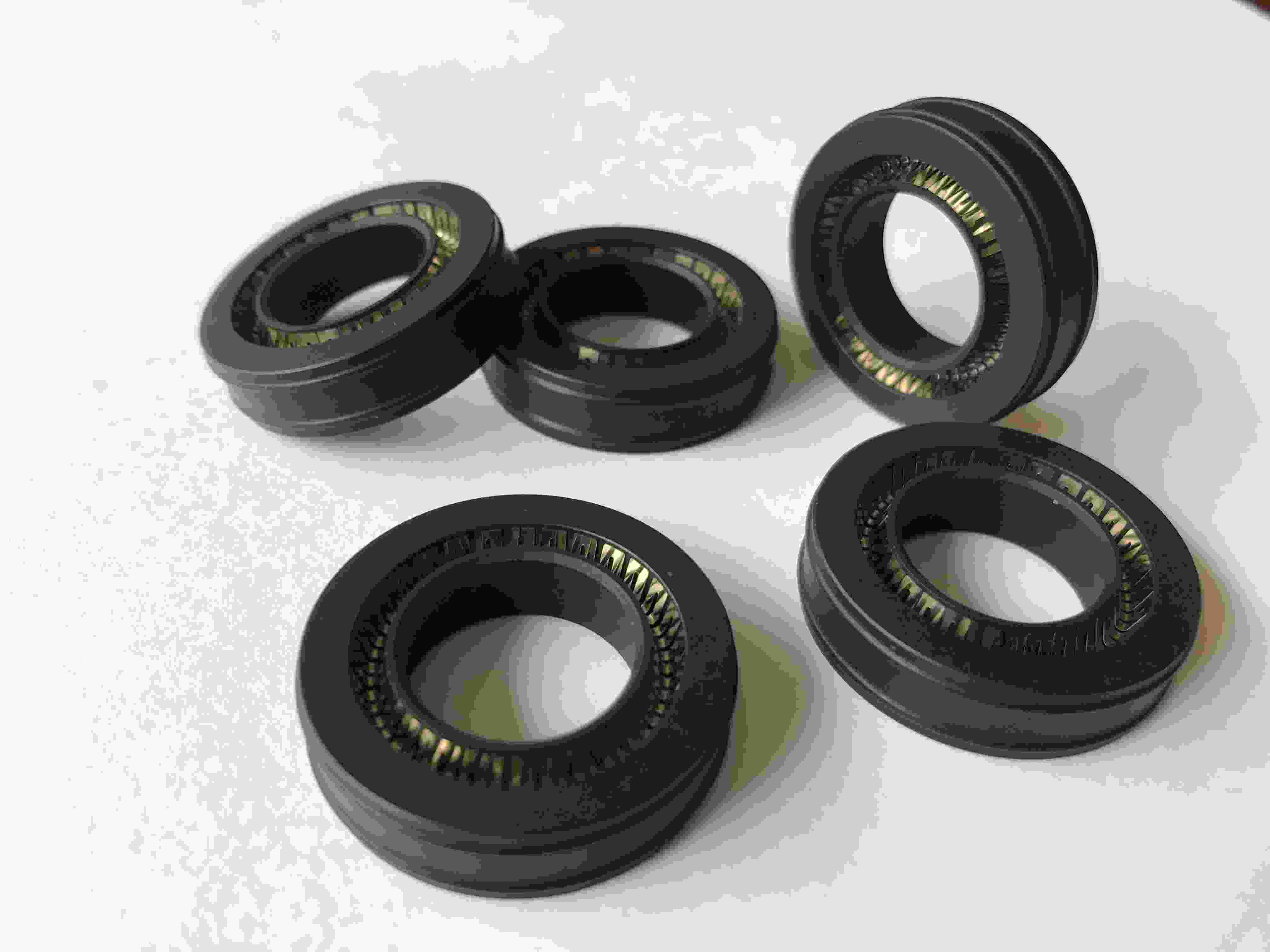

聚四氟乙烯（PTFE）及其改性复合材料，凭借较低的摩擦系数和宽温域稳定性，在高速高压旋转密封中获得应用。纯PTFE的耐蠕变性能有限，因此实际产品常填充玻璃纤维、碳纤维或二硫化钼，以提升抗压强度。在压力高于50MPa的工况下，填充型PTFE密封圈可与O形圈组合使用，依靠O形圈的弹性提供初始密封力。这类材料对轴表面粗糙度要求较高，通常需要配合抛光轴颈，否则可能产生微量泄漏。PTFE材料的导热性较弱，设计时需考虑密封腔的散热条件。

 三元乙丙橡胶与特殊介质适配性

三元乙丙橡胶（EPDM）在耐溶剂、热水及蒸汽方面具有自身特点，适用于乙二醇基液压油或制动液环境。但在石油基矿物油中，EPDM会发生明显溶胀，因此不适用于常规液压系统。若高压力旋转密封所处的介质为改性植物油或可生物降解液压油，EPDM可作为替代方案之一。需留意的是，该材料的抗压缩变形能力低于氟橡胶，在持续高压作用下可能需要定期调整预紧力。

 选型流程中的实验验证与余量设计

材料选择不应仅依赖参数表，建议结合台架试验进行验证。可在实际工作压力基础上增加15%-20%的过载条件，观察密封圈在动态循环中的泄漏量变化。同时，轴的偏心量、振动幅度及安装倒角等因素，同样会影响材料发挥效果。对于新开发的旋转密封结构，可先采用同材质标准件进行模拟跑合，再根据磨损痕迹调整硬度等级。通常硬度在邵氏A 70至95之间的材料在高压下表现相对稳定，但硬度上升会降低追随性，需平衡考虑。

 维护周期与材料替换的关联

不同材料在高压环境下的老化速率存在差异，建议根据设备开机频次制定检查计划。氟橡胶与PTFE复合材料的老化迹象主要表现为唇口微裂纹或硬度上升，而聚氨酯则可能因水解作用导致表面粉化。记录每次拆卸后的密封件截面尺寸，有助于判断材料在压力作用下的压缩变形趋势。当泄漏率出现缓慢增加时，可优先考虑更换同材料、略高硬度的密封圈，而非直接改变材质。

综合而言，高压力旋转密封的材料选择是一个涉及压力等级、温度窗口、介质化学特性及动态参数的平衡过程。没有一种材料能够适用于所有工况，设计人员需依据实际测试数据，结合设备维护成本，制定适合自身系统的方案。通过对聚氨酯、丁腈橡胶、氟橡胶、PTFE复合材料及EPDM的分别考量，并辅以规范的验证流程，能够使旋转密封系统在复杂压力环境中保持可靠工作状态。注重选材的系统性和过程数据的积累，将有助于持续优化密封方案。
