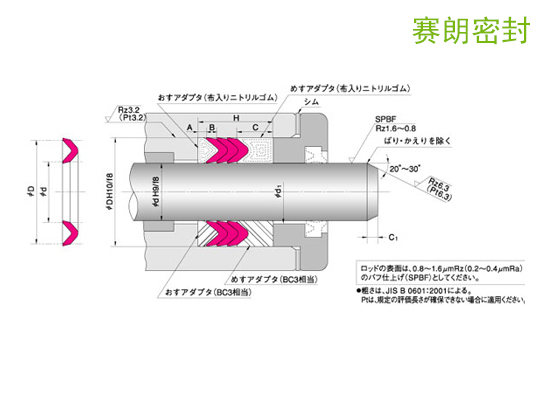

名义号	密封件公称尺寸			NOK零件号	环的尺寸		安装长度H			C1	φd1	φD1
	密封件公称尺寸				环的尺寸		数量
	d	D	B		A	C	3	4	5
H　6.3	6.3	16.3	2.5±0.3	CV0001F0	3	5	15.5	18	20.5	2	d＋1	D－1
H　7.1	7.1	17.1		CV0005F0						2.5
H　8	8	18		CV0010F0
H　9	9	19		CV0018F0
H　10	10	20		CV0027F0
H　11.2	11.2	21.2		CV0037F0
H　12.5	12.5	22.5		CV0046F0
H　14	14	24		CV0056F0
H　16	16	26		CV0084F0
H　15	15	28	3.0±0.3	CV0071F0		6.5	18.5	21.5	24.5	3.5
H　18	18	31		CV0109F0
H　18.5	18.5	31.5		CV0114F0
H　20	20	33		CV0132F0
H　22.4	22.4	35.4		CV0163F0
H　25	25	38		CV0176F0
H　27	27	40		CV0220F0
H　28	28	41		CV0231F0
H　31.5	31.5	44.5		CV0280F0
H　32	32	45		CV0293F0
H　34	34	50	3.5±0.3	CV1893F0		8	21.5	25	28.5	4
H　35.5	35.5	51.5		CV0338F0
H　40	40	56		CV0369F0
H　45	45	61		CV0417F0
H　47	47	63		CV0440F0
H　50	50	66		CV0456F0
H　53	53	69		CV0502F0
H　55	55	71		CV0517F0
H　56	56	72		CV0538F0
H　60	60	76		CV0561F0
H　63	63	79		CV0598F0
H　64	64	80		CV0619F0
H　67	67	87	4.0±0.3	CV0650F0		10	25	29	33	5		D-2
H　70	70	90		CV0673F0
H　71	71	91		CV0700F1
H　75	75	95		CV0710F0
H　80	80	100		CV0754F0
H　85	85	105		CV0792F0							d＋2
H　90	90	110		CV0826F0
H　92	92	112		CV0849F0
H　95	95	115		CV0854F0
H　100	100	120		CV0872F0
H　105	105	125		CV0927F0
H　106	106	126		CV0939F0
H　112	112	132		CV0966F0
H　118	118	138		CV1896F0
H　120	120	140		CV0993F0
H　125	125	150	5.0±0.3	CV1017F0		12.5	30.5	35.5	40.5	6.5
H　132	132	157		CV1053F0
H　135	135	160		CV1062F0
H　140	140	165		CV1087F0
H　145	145	170		CV1116F0
H　150	150	175		CV1143F0
H　155	155	180		CV1176F0
H　160	160	185		CV1183C0
H　165	165	190		CV1203F0
H　170	170	195		CV1215F0
H　175	175	200		CV1235F0
H　180	180	205		CV1260F0
H　190	190	215		CV1286F0
H　199	199	224		CV1308F0
H　200	200	225		CV1315F0
H　212	212	237		CV1350F0
H　224	224	249		CV1384F0
H　225	225	250		CV1392F0
H　236	236	261		CV1416F0	D－3
H　250	250	275		CV1445F0
H　265	265	297	6±0.4	CV1486F0		16	37	43	49	7.5	d＋3
H　280	280	312		CV1512F0
H　300	300	332		CV1539F0
