在工业设备与液压气动系统中，密封圈作为基础却关键的零部件，其耐压性能直接关系到设备运行的稳定性和维护周期。耐高压密封圈的耐压参数，并非一个固定数值，而是一个需要根据工况条件、材料特性与结构设计综合评估的范围值。正确理解这一参数范围，对于选型、安装及后续的故障排查具有实际指导意义。

通常而言，常规材质的耐高压密封圈在静态工况下的耐压上限约为40至60兆帕。这一范围适用于多数通用液压设备中的端面密封或轴向静密封场景。当工况转为动态往复运动时，由于摩擦生热与间隙变化的影响，耐压参数范围通常会下调至25至35兆帕。例如，在工程机械的油缸活塞密封应用中，动态耐压值往往需要保留充分的an全余量。

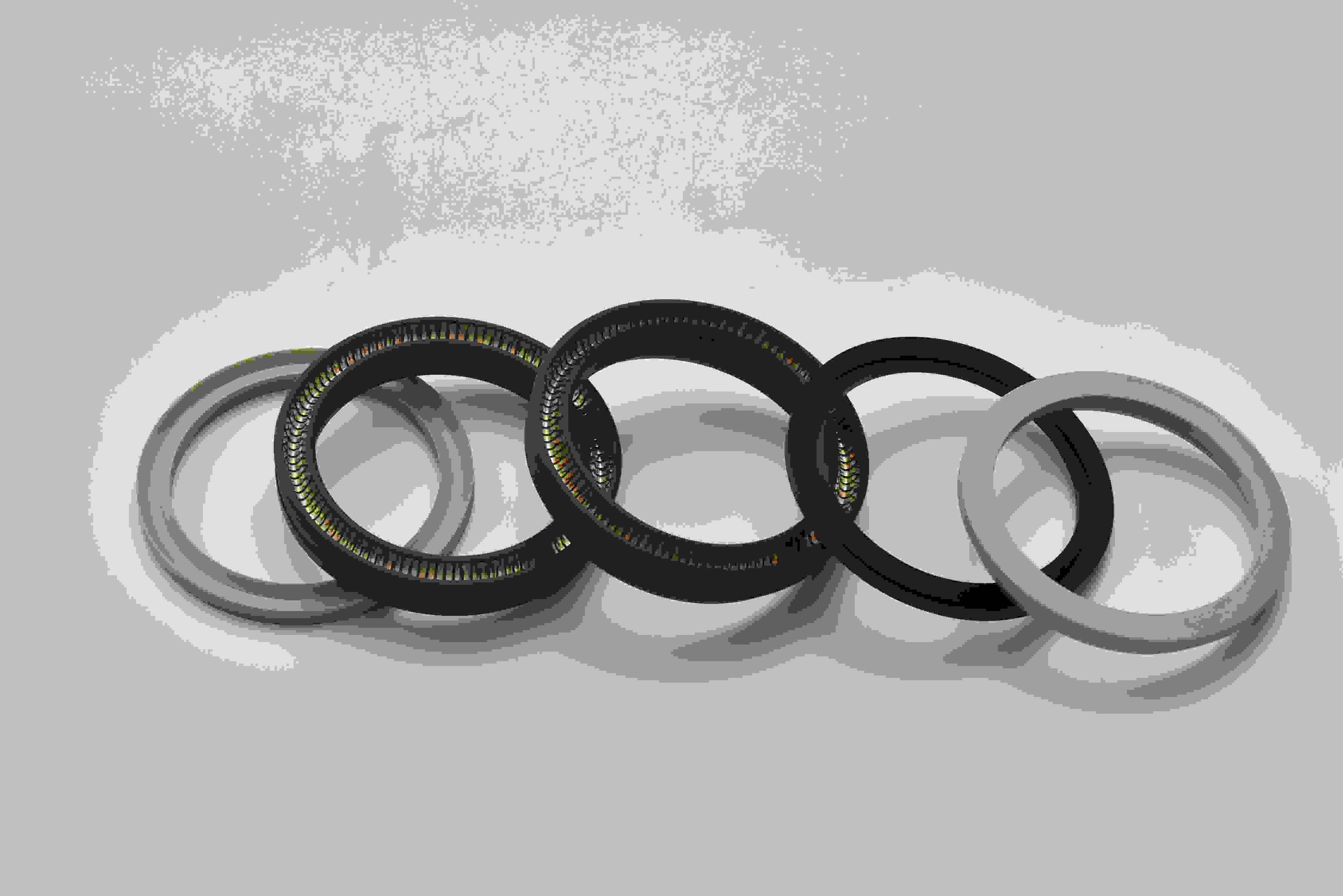

针对更高压的工况，如高压液压机或深海作业装备，耐高压密封圈的耐压参数范围可拓展至100至250兆帕。此类密封圈通常采用增强型聚氨酯或聚四氟乙烯基复合材料，并配合金属支撑环或挡圈结构。需要指出的是，耐压参数并非孤立指标，它与系统的工作温度、介质类型及密封间隙存在关联。当工作温度超过80摄氏度时，多数橡胶基密封材料的耐压性能会出现不同程度的下降，其实际可用耐压范围可能缩减至标称值的百分之六十至七十。因此，在高温液压系统中，选型时需参考密封供应商提供的温度-压力曲线，而非仅关注单一耐压数值。

从结构设计角度观察，耐高压密封圈的截面形状对其耐压范围产生直接影响。O形圈作为基础形式，在有无挡圈支撑的条件下，其耐压参数范围差异明显：无挡圈时，O形圈在动态工况下的耐压上限约为10兆帕；而加装聚四氟乙烯挡圈后，其耐压范围可提升至30至40兆帕。对于U形圈或组合密封圈，其多唇口设计能实现分级承压，使整体耐压参数范围稳定在60至80兆帕区间，适用于中高压液压缸的活塞杆密封。V形圈组通过叠加调整，耐压范围可覆盖50至150兆帕，但其摩擦阻力相应zeng大，需权衡设备能耗与密封寿命。

在实际应用中，耐高压密封圈耐压参数范围的确定需结合现场实测数据。设备启动瞬间的冲击压力往往高于系统标称工作压力，峰值可达平稳压力的1.3至1.5倍。因此，选型时建议将耐压参数范围的上限设定为系统zui大冲击压力的1.2倍以上。例如，若系统实测冲击峰值为50兆帕，则所选密封圈在对应温度下的耐压范围应至少涵盖60兆帕这一数值。同时，密封沟槽的表面粗糙度与配合间隙也会改变耐压上限，粗糙度数值每zeng大0.4微米，可能导致密封圈在同等压力下的泄漏风险上升约一成。

材料硬度是另一个影响耐压参数范围的关键变量。邵氏硬度为90度的丁腈橡胶密封圈，其耐压范围通常比硬度为70度的同类产品宽泛约15至20兆帕。但硬度增高会降低密封圈的弹性补偿能力，在低压阶段可能出现界面泄漏。因而，耐高压密封圈的耐压参数范围并非越宽越适宜，而应与系统的压力波动区间形成合理匹配。对于压力交变频繁的柱塞泵，建议选用具有自紧压力补偿功能的密封结构，其耐压范围可在20至70兆帕之间自适应调节。

维护实践中，定期检查耐高压密封圈的变形量与沟槽磨损痕迹，可以反向验证其耐压参数是否满足当前工况。若发现密封圈根部出现挤出痕迹或局部啃伤，通常意味着实际工作压力已超出该型号密封圈的有效耐压范围上限，需考虑更换为带有挡圈或硬度更高的密封制品。反之，若密封圈表面出现硬化或龟裂，则可能因长期处于耐压范围下限附近的低压高温状态，材料内部的增塑剂析出所致。

综合来看，耐高压密封圈耐压参数范围是一个受温度、介质、速度、间隙及安装方式共同影响的动态区间。用户在选择时，应收集设备完整的工况数据，并参照密封制造商提供的性能曲线图，选取耐压范围覆盖实际使用压力且留有适当裕度的型号。同时，定期记录密封件的服役压力与时间数据，有助于建立企业自身的密封选型数据库，从而提升设备运行的可靠性，延长计划性维护的间隔周期。对于任何一套液压系统而言，理性看待耐压参数范围，避免过度追求高压ji限，往往是实现长期稳定运行的基础策略。
