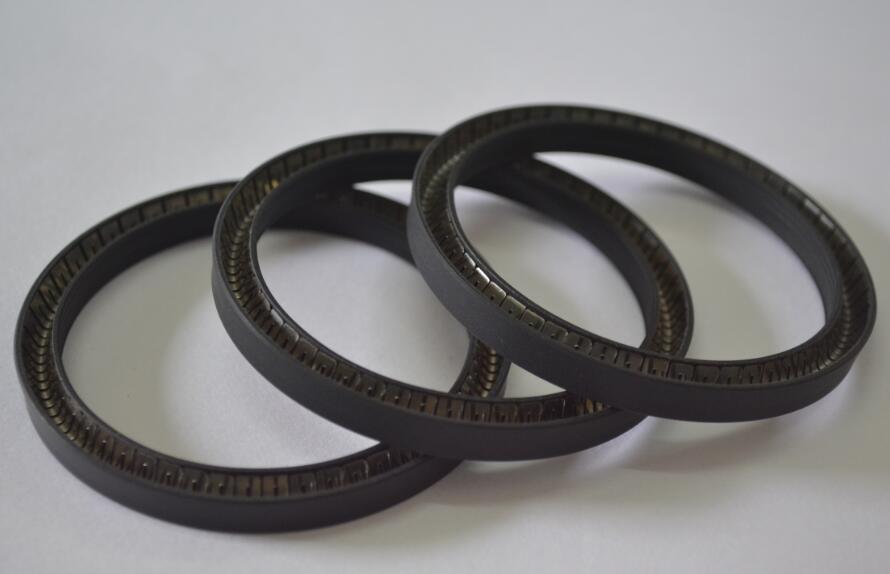

弹簧蓄能密封圈（泛塞封）依靠改性PTFE密封基体搭配独立蓄能弹簧的结构，突破了橡胶类密封件在温度波动、真空环境、腐蚀性介质下的性能短板，在很多常规O型圈、橡胶唇封难以稳定工作的苛刻场景中，能够持续维持密封性能，也是点胶喷射阀、半导体设备、真空腔体、化工阀件的常用密封方案。

在高低温工况下，橡胶密封本身弹性受温度影响很大。低温时橡胶变硬、弹性下降，容易出现收缩漏缝；高温下则快速应力松弛、老化，持续一段时间后密封抱紧力衰减，发生泄漏。而填充PTFE基体本身耐温区间宽，可覆盖低温零下两百多度到两百多度的高温区间，配方调整后还可进一步拓展。它不依赖材料自身橡胶弹性密封，密封压紧力由内置弹簧独立提供。温度变化带来的基体收缩或者膨胀，不会直接造成密封压力消失。低温收缩时，弹簧可以自动补偿间隙；高温时PTFE不会像橡胶那样快速失去弹性、软化。这一特点，让它适合冷热交替循环、温差大的设备，避免出现冷态漏、高温失效的问题。但也要注意，PTFE高温下蠕变会加剧，高压高温工况需要匹配抗蠕变填充配方，同时控制沟槽间隙，防止挤出损伤。

真空密封是弹簧蓄能密封圈非常突出的优势场景。普通橡胶密封在高真空环境下存在两个明显短板：一是橡胶材料放气率高，材料内部小分子助剂持续析出，污染腔体；二是真空状态没有介质压力辅助压紧，橡胶仅靠压缩后的自身弹力密封，长时间后松弛泄漏。泛塞封的PTFE基体放气率很低，洁净等级更容易满足真空、半导体、光学腔体要求；并且真空环境没有介质压力加持，密封完全依靠蓄能弹簧持续输出稳定预紧力，唇口始终贴合对偶面，不会因为缺少背压而失去密封能力。不管是静态真空法兰，还是往复撞针、旋转轴的动态真空贯通结构，都可以使用。很多真空设备的动密封，优先选用斜圈弹簧型泛塞封，弹力均匀，扭矩平稳，放气控制更好。

耐腐蚀方面，PTFE基材拥有很强的化学惰性，绝大多数强酸、强碱、溶剂、胶水、清洗剂都不会对其造成侵蚀。橡胶材料很容易出现溶胀、硬化、脆裂：丁腈不耐酮类、酯类溶剂，氟橡胶对部分强性溶剂、含氯介质耐受有限。而填充PTFE基体不会轻易被介质溶胀，尺寸稳定性更好，接触UV胶、环氧树脂、各类浆料、化学试剂时，不会像橡胶密封圈那样快速发胀卡死或者变硬失效。耐腐蚀能力不只是看密封基体，内置弹簧也是关键。针对不同腐蚀介质，可以替换弹簧材质，316L不锈钢适合常规弱腐蚀环境；哈氏合金、因科镍合金弹簧可应对强酸碱、含氯离子介质，避免弹簧锈蚀断裂、补偿功能丧失。基体耐腐但弹簧被腐蚀，密封同样会提前失效，选型时基体和弹簧要同步匹配介质。

对比橡胶密封，它还有一个配套优势：支持无油干摩擦密封。很多腐蚀、洁净、胶路场景不允许加注润滑油脂，油脂会污染介质、胶水或者真空腔体。橡胶密封干摩擦下摩擦发热严重，易磨损老化；改性PTFE自带自润滑属性，配合弹簧补偿，在无润滑状态下也可以长期往复运动，适配撞针喷射阀这类不能加油的工况。

当然它的优势有对应的适用边界。PTFE硬度高、本身弹性差，依赖弹簧补偿；如果弹簧选型不当、长期过载疲劳，补偿能力就会失效。另外纯PTFE抗蠕变一般，长期持续高压挤压会缓慢塑性流动，高压工况需要搭配挡圈、控制沟槽间隙。

综合来看，弹簧蓄能密封圈的核心优势是把三项苛刻需求整合在一起：宽温域下弹簧独立补偿压力、低放气适配高真空、PTFE基体抵御各类化学介质腐蚀。在普通橡胶密封受温度、真空、腐蚀限制而无法胜任的场景，它可以实现长期稳定密封，广泛应用在点胶阀、真空设备、化工流体阀、分析仪器等装备上。
