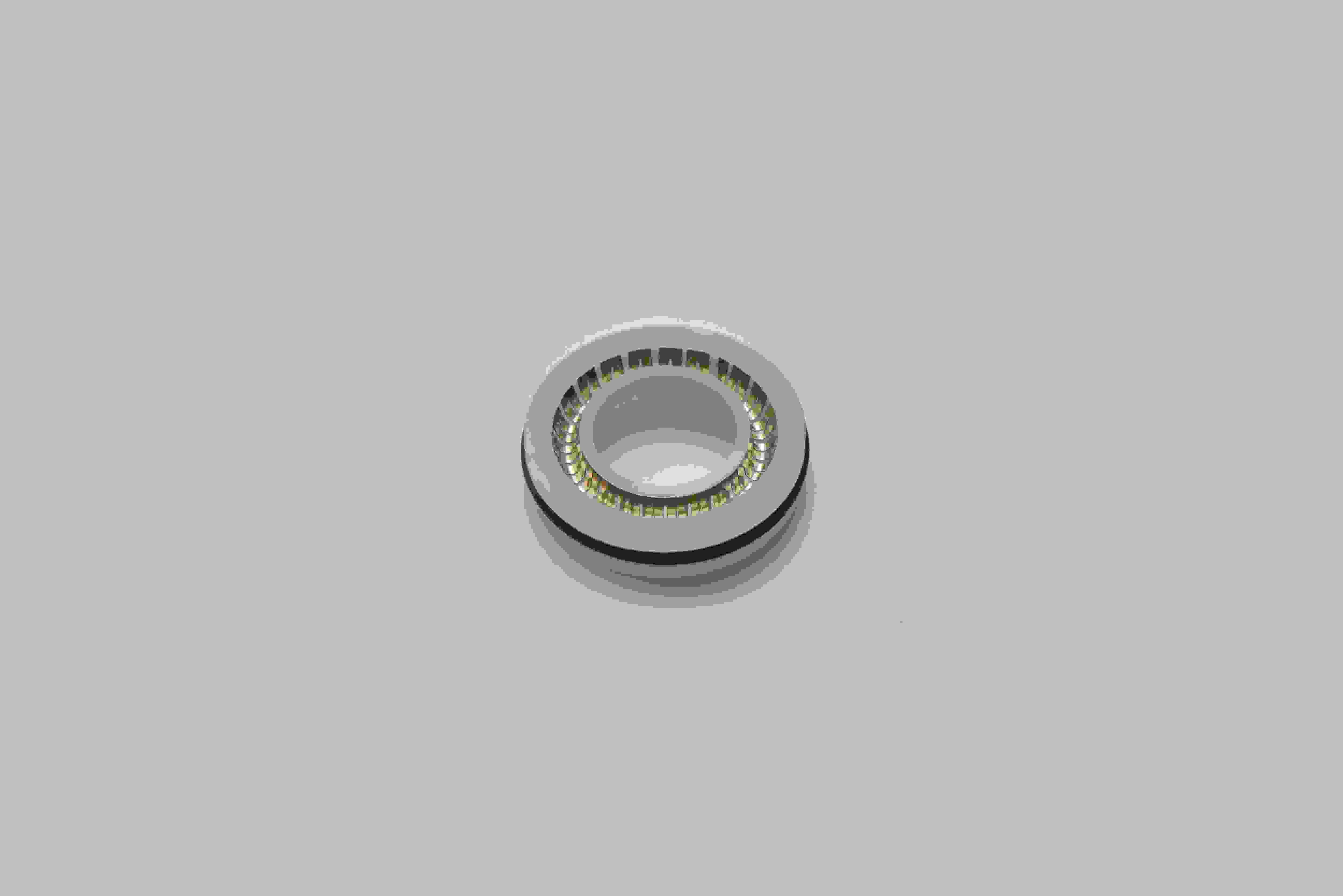

在流体控制设备的日常维护中，螺杆阀与螺杆泵的密封性能直接关系到设备运行的稳定性与介质输送的纯度。作为核心易损件之一， 螺杆阀螺杆泵密封圈 的安装质量往往决定了整个输送系统的泄漏风险与使用寿命。本文基于现场服务经验，整理出一套切实可行的安装要点，供设备操作与维修人员参考。

 一、安装前的准备：清洁与检查

密封圈失效的案例中，约有三成源于安装前的准备不足。在拆解旧密封圈后，应使用无纺布或细纤维清洁布配合专用清洗剂，清理密封槽内的残留胶体、硬化碎屑或金属毛刺。需留意槽底圆角处是否存有暗色氧化层，这类微观不平整会形成潜在泄漏通道。同时，使用放大镜或手感探伤法检查新密封圈表面，确认无分模线飞边、气孔或划痕。对于存放超过两年的氟橡胶或三元乙丙材质密封圈，建议测量其硬度值，若出现明显硬化则不宜继续使用。

 二、尺寸复核与选型匹配

安装前需用游标卡尺测量密封圈的内径、线径及槽宽，确保与螺杆泵定子转子的配合间隙在设计公差带内。常见误区是仅凭外观近似便直接安装，导致压缩量过大或过小。一般而言，动密封工况下的压缩率宜控制在12%至18%之间，静密封则可放宽至20%左右。若密封圈线径偏大，强行压入会加剧启动扭矩；偏小则无法建立有效初始密封比压。建议每次更换时记录实测尺寸，与设备铭牌参数进行交叉核对。

 三、安装过程中的润滑与定位

干装是密封圈早期损伤的主要诱因。在安装前，应使用与输送介质相容的润滑脂（如全氟聚醚油或硅基润滑剂），在密封圈表面及槽壁涂抹均匀薄层。需注意润滑剂用量不宜过多，以免在高压下产生液压锁紧效应。对于带有螺纹导向段的螺杆阀，可采用锥形安装套筒，避免密封圈在越过螺纹牙尖时被剪切。安装时应采用螺旋推进方式，使密封圈均匀舒展入槽，杜绝使用尖锐工具撬拨。若遇到安装阻力突增，应退出检查槽底是否有异物，而非强行锤入。

 四、压缩量控制与紧固顺序

当密封圈嵌入槽内后，需通过压盖或锁紧螺母施加预紧力。此时应遵循对角分步拧紧规则，每次扭矩递增幅度不超过终扭矩值的30%。建议使用扭矩扳手分三次逐步加载，并在每次加载后静置2至3分钟，让橡胶材料充分蠕变适应。紧固扭矩应参考设备手册中下限，过大的压缩会加速应力松弛，过小则难以维持接触应力。实际应用中，可通过测量压盖与本体之间的剩余间隙来间接判断压缩量是否均匀，四角间隙差宜控制在0.05毫米以内。

 五、安装后的验证与跑合

完成安装后，不宜立即投入满负荷运行。建议先以额定压力的30%进行低压静压测试，保压5分钟观察压降。随后以低速空转运行10至15个循环，使 螺杆阀螺杆泵密封圈 的唇口或O型截面逐渐适应配合面的微观形貌。在跑合阶段，注意监听是否有周期性摩擦异响，并监测电机电流是否平稳。若发现轻微渗漏，可尝试在允许范围内微增10%的紧固扭矩，但不应超过材料大接触应力值。正式运行后的前2小时内，建议每隔30分钟检查一次密封区域温度，温升速率应保持线性，无突变拐点。

 六、常见安装误区与规避建议

实践中观察到几类重复出现的安装问题：一是将老旧密封圈的压痕深度作为新圈的安装基准，忽略了橡胶变形带来的虚假参考；二是在低温环境下（低于10℃）直接安装，此时橡胶弹性模量上升，安装后易产生内应力集中；三是混淆了轴向密封与径向密封的槽型差异，将O型圈用于矩形槽工况。针对这些情况，建议建立每台设备的密封更换档案，记录安装日期、扭矩值及跑合参数，便于后续追溯与工艺优化。

 七、定期检查与更换周期

密封圈的使用寿命受介质温度、化学相容性及启停频率多重因素影响，并无固定统一周期。建议根据实际工况，设定检查节点为运行200小时，后续根据磨损速率动态调整。检查时可借助内窥镜观察密封圈截面状态，若发现表面微裂纹或压缩变形超过原始线径的8%，即可列入更换计划。提前制定更换预案，远比发生泄漏后再停机处理更具成本效益。

通过上述七个要点的系统落实，操作人员能够较大程度发挥密封圈应有的服役性能，降低非计划停机频次。每一次规范的安装操作，都是对设备长期稳定运行的有效支撑。请记住，密封细节的管控能力，往往折射出整个维护体系的技术成熟度。在后续工作中，持续积累各类介质下的安装数据，将有助于形成更贴合自身设备的密封管理规范。
