在液压系统、气动设备及各类压力容器中，密封圈作为核心基础元件，其耐压性能直接关系到设备运行的稳定性和安quan性。关于“耐高压密封密封圈耐压ji限是多少”这一问题，行业内并未给出单一数值，因为实际耐受压力受材料配方、结构设计、工作温度、介质类型及安装间隙等多重因素综合影响。本文将从材料科学和工程应用角度，解析耐高压密封圈的耐压边界及其影响因素。

材料决定基础耐压区间

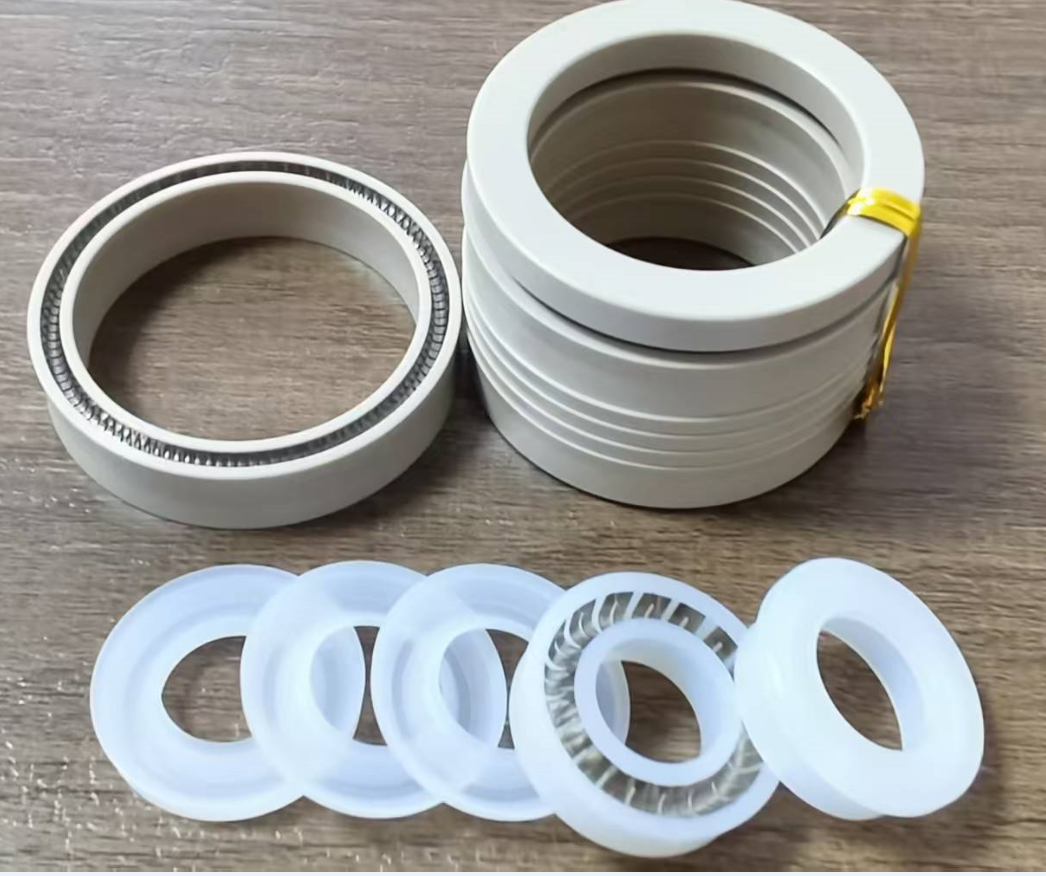

不同类型的橡胶和工程塑料，其分子结构与交联密度决定了基础承压能力。常规丁腈橡胶（NBR）密封圈在静态工况下，tui荐工作压力通常不超过20兆帕；而针对高压场景开发的耐高压密封圈，若采用聚氨酯（TPU）或高强度氟橡胶（FKM），其静态耐压上限可拓展至40至60兆帕。对于ji端高压环境，如chao高压水切割或深海装备，聚醚醚酮（PEEK）或聚四氟乙烯（PTFE）复合材质制成的密封圈，配合金属弹簧蓄能结构，其耐压标称值可达100兆帕以上。需注意，这些数值均为实验室理想状态下的参考指标，实际应用中需依据工况进行降额使用。

结构设计显著影响承压阈值

密封圈截面形状对耐压ji限有显著调节作用。标准O形圈依靠自身压缩变形产生初始密封应力，当系统压力超过20兆帕时，其根部易被挤入配合间隙，导致剪切破坏。为此，耐高压密封设计常采用加装挡圈（抗挤出环）的策略，每增加一个挡圈，可提升约30%至50%的承压能力。更专业的耐高压密封结构，如T形密封、V形组合密封或双向平衡密封环，通过多级压力分解和自紧式唇口设计，可使工作压力稳定在80兆帕至120兆帕区间。工程经验表明，合理的沟槽尺寸与支撑环配合，比单纯更换材料更能有效提高密封耐压上限。

温度与介质的耦合降额效应

工作温度升高会降低密封材料的硬度和模量，进而削弱其抗挤出能力。以氟橡胶为例，在25摄氏度环境下可耐受60兆帕压力，但当介质温度升至150摄氏度时，其耐压ji限可能下降至40兆帕左右。同时，化学介质的溶胀作用会改变密封圈体积和力学性能，例如液压油中的芳香烃含量越高，橡胶膨胀率越大，导致密封圈在高压下更易发生扭转或yong久变形。因此，评估耐高压密封圈的耐压ji限时，bixu将温度与介质参数纳入动态计算，通常采用温度-压力联合降额曲线作为选型依据。

动态工况下的压力衰减现象

在往复运动或旋转运动的动密封场景中，密封圈需同时承受压力波动和摩擦热积聚。实验数据显示，同一款耐高压密封圈在静态下的耐压值为70兆帕，而在以每秒0.5米速度往复运动时，其可靠工作的压力上限可能下降至45兆帕。这是因为动态条件下，密封唇口与配合面之间的润滑油膜被破坏，微动磨损加速了材料疲劳。工程上，通过优化表面粗糙度（Ra控制在0.2至0.4微米）和选用低摩擦涂层，可部分补偿动态耐压损失，但难以完全恢复至静态水平。

行业标准与实测验证方法

目前国际通用标准如ISO 3601、ASTM D1414等，并未规定统一的密封圈耐压ji限值，而是提供标准化测试方法。实际生产中，对耐高压密封圈进行耐压验证时，多采用阶梯升压法——以5兆帕为步长逐级加压，每级保压5分钟，直至出现泄漏或挤出失效。某第三方检测机构对市售主流高压密封圈的抽样测试显示，不同品牌产品在相同沟槽条件下的耐压ji差可达30兆帕。这提醒设备制造商，不应仅凭产品手册标称值选型，而应结合实际装配间隙和端面跳动量，进行模拟工况的抽样压力测试。

工程选型的综合建议

基于上述分析，密封圈耐压ji限并非固定物理常数，而是一个随工况条件动态变化的边界值。对于工作压力在25兆帕以内的常规系统，选用硬度为邵氏A 90度以上的丁腈橡胶配合单挡圈即可满足；当压力介于40至70兆帕时，tui荐采用聚氨酯材质并增加双挡圈支撑；若系统压力超过80兆帕，则应考虑金属弹簧蓄能密封或高压液压密封专用组合件。同时，建议保留至少20%的压力安quan余量，并定期检查密封沟槽的磨损变形情况。

总之，密封圈的耐压性能是一个系统性工程问题，不存在普适的“ji限数值”。企业技术人员在选型和维护过程中，应综合材料物性、结构设计、工作介质及温度动态等多维参数，通过实际测试验证来确定适合自身设备的耐高压密封解决方案。关注压力、温度、间隙三者的耦合关系，并建立定期更换制度，才能保障高压系统长期稳定运行。对于特定耐压需求，建议向密封件供应商提供详尽的工况参数，以获取定制化的计算校核服务。
